大连佐竹E系列搅拌产品

Dalian Satake E-Type Mixing Products

实现机械密封在线更换的搅拌解决方案

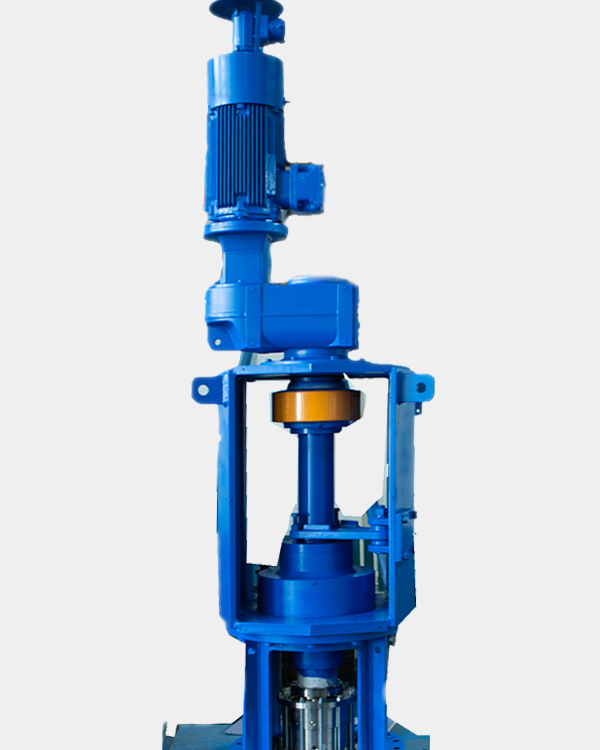

        佐竹E系列电机,减速机直联型搅拌采用独特的短轴回转结构,可以实现在电机和减速机都不移动的条件下,方便的进行机械密封的在线更换。可提供多种减速机电机与搅拌桨叶的配合,充分满足用户在不同搅拌转数、扭矩的要求,为大、中容量的机械密封搅拌提供了最佳的选择,是完全真正意义上的为客户量身订做的搅拌机。

        佐竹E型搅拌机采用柔性传递扭矩,最大程度上延长减速机、电机的使用寿命和降低使用噪音。

        多品种,可以安装市场售卖的任一种减速机、变速机或电动机。

        满足低速、高速及高压等特殊要求。

        根据扭矩要求的不同,造型更加容易。

        佐竹E型搅拌机使质量、性能、方便与可靠性达到完美结合。

        独特的结构设计,使机械密封的装卸轻而易举,维修维护更加方便、流畅、省时、高效!

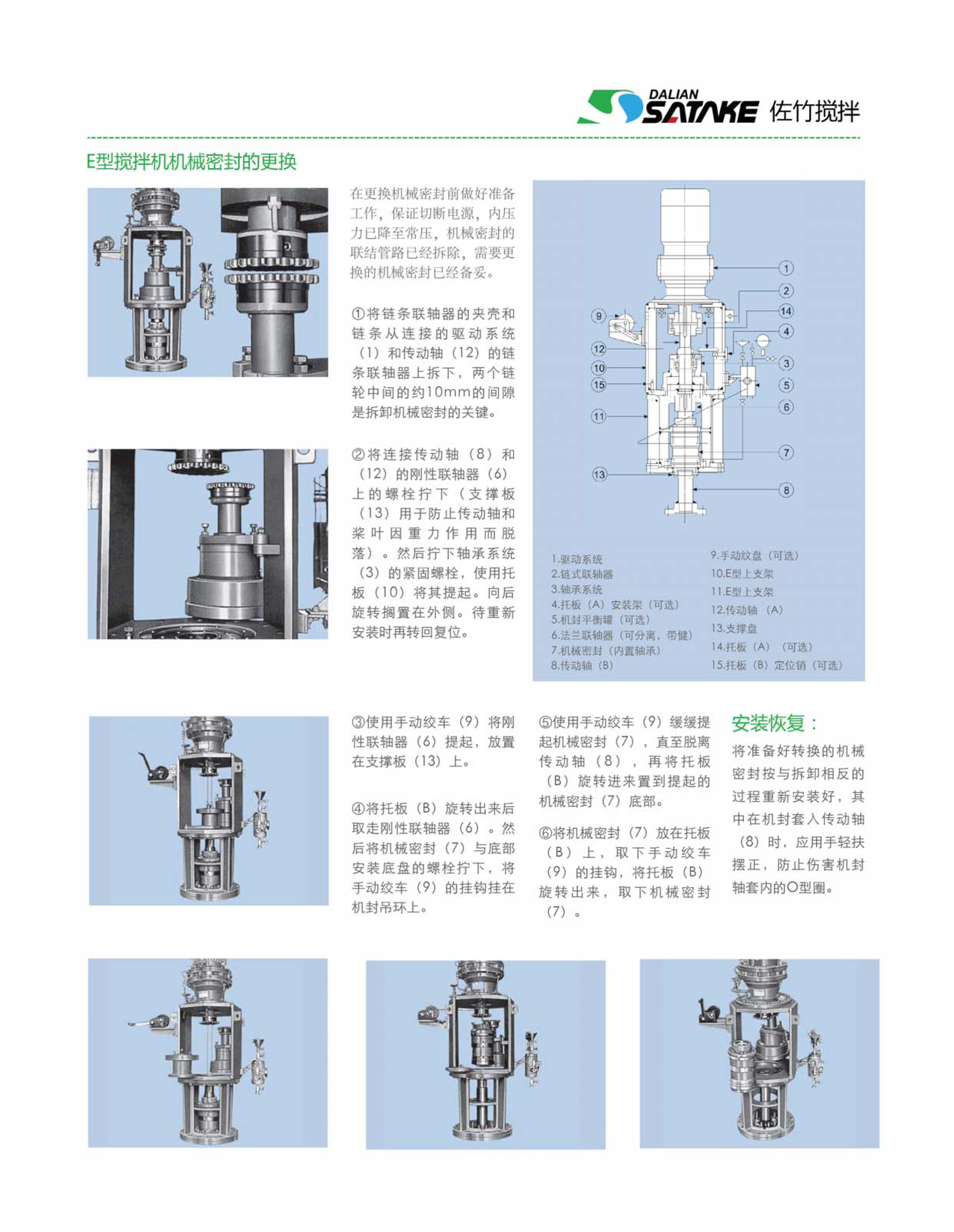

E型搅拌机机械密封的更换

准备:

        在更换机械密封前做好准备工作,保证切断电源,内压力已降至常压,机械密封的联结管路已经拆除,需要更换的机械密封已经备妥。

①将链条联轴器的夹壳和链条从连接的驱动系统(1)和传动轴(12)的链条联轴器上拆下,两个链轮中间的约10mm的间隙是拆卸机械密封的关键。

②将连接传动轴(8)和(12)的刚性联轴器(6)上的螺栓拧下(支撑板(13)用于防止传动轴和桨叶因重力作用而脱落)。然后拧下轴承系统(3)的紧固螺栓,使用托板(10)将其提起。向后旋转搁置在外侧。待重新安装时再转回复位。

③使用手动绞车(9)将刚性联轴器(6)提起,放置在支撑板(13)上。

④将托板(B)旋转出来后取走刚性联轴器(6)。然后将机械密封(7)与底部安装底盘的螺栓拧下,将手动绞车(9)的挂钩挂在机封吊环上。

⑤使用手动绞车(9)缓缓提起机械密封(7),直至脱离传动轴(8),再将托板(B)旋转进来置到提起的机械密封(7)底部。

⑥将机械密封(7)放在托板(B)上,取下手动绞车(9)的挂钩,将托板(B)旋转出来,取下机械密封(7)。

安装恢复:

        将准备好转换的机械密封按与拆卸相反的过程重新安装好,其中在机封套入传动轴(8)时,应用手轻扶摆正,防止伤害机封轴套内的O型圈。


备注:

E型搅拌机(4)(5)(9)(14)(15)的附件为选配件,标准配置中不含,选购时请注明。

备注:1、表中重量为约重,不含电动机、减速机和容器内部的搅拌轴和叶轮的重量。

      2、表中尺寸P、S和D由大连佐竹根据用户的搅拌目的而确定的功率、转数、桨叶形式等最终计算所得,以实际设计为准。

      3、表中尺寸A数据根据所选减速机、变速机或电动机的不同而不同,以实际为准。

      4、机械密封及其辅助系统根据用户需要选定,可能与图示不同。
